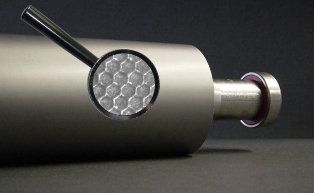

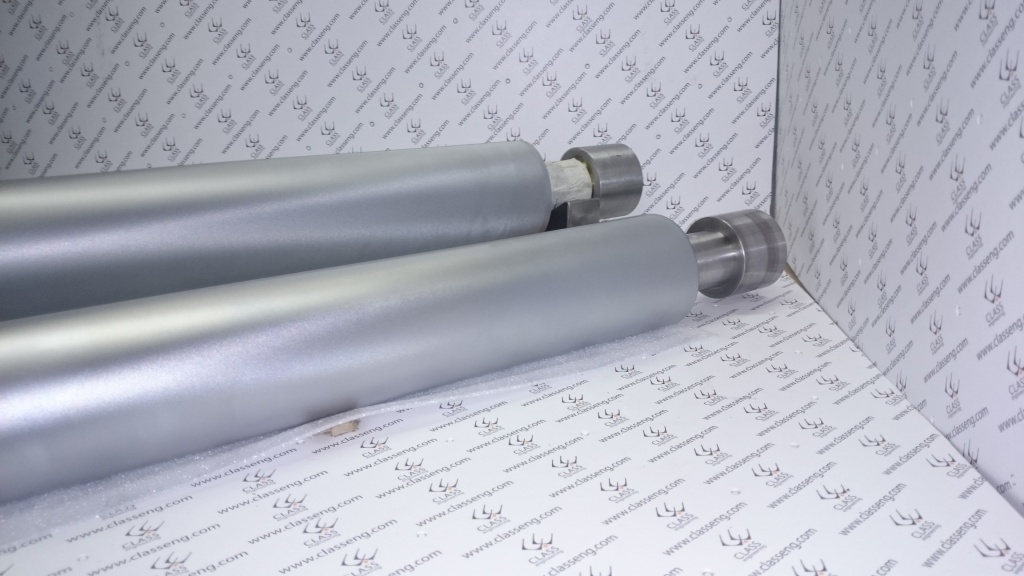

Анилоксовые валы

Компания «КЛАСС-ИНЖИНИРИНГ» производит и поставляет анилоксовые (растровые) валы и гильзы как собственного производства, так и импортного (Италия, Германия, Франция) в соответствии с техническим заданием Заказчика.

Данные валы и гильзы используются во:

- флексографическом;
- офсетном печатном оборудовании;
- оборудовании для нанесения лаков (клеёв/восков) способом глубокой печати.

Анилоксовые валы Анилоксовые валы Анилоксовые валы


ФЛЕКСОГРАФИЧЕСКАЯ ПЕЧАТЬ

Представлена двумя типами красочных систем: Дукторная и Камер-ракельная красочные системы.

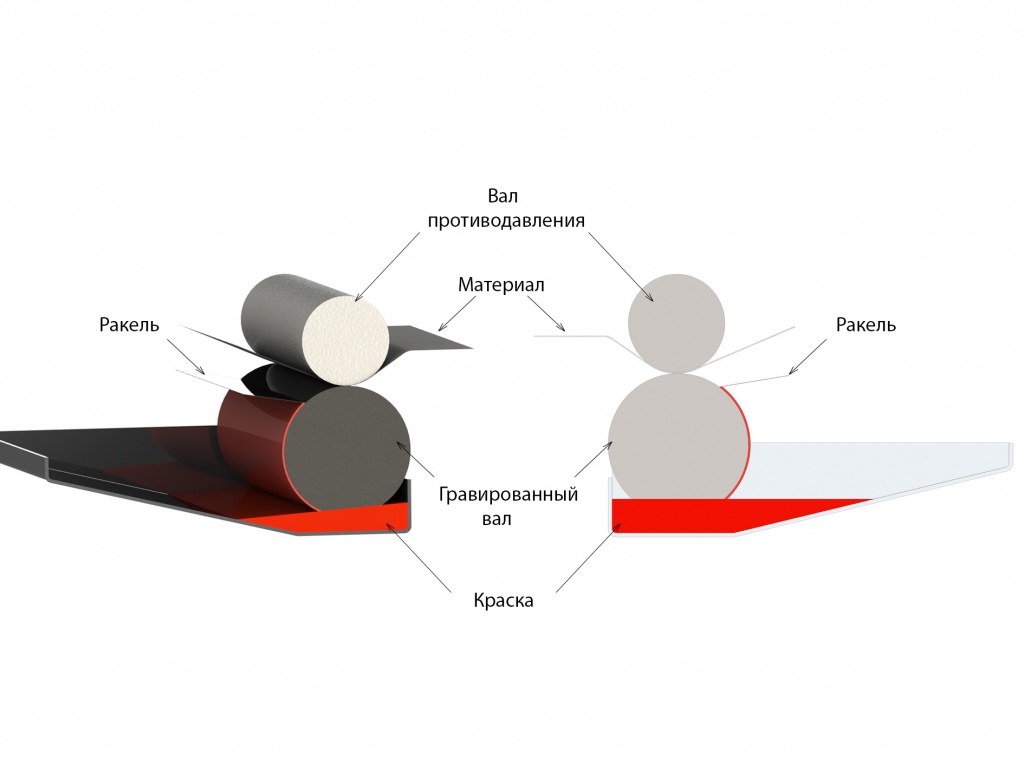

Дукторная красочная система Камер-Ракельная красочная система

ФЛЕКСОГРАФИЧЕСКАЯ ПЕЧАТЬ ФЛЕКСОГРАФИЧЕСКАЯ ПЕЧАТЬ

ОФСЕТНАЯ ПЕЧАТЬ

На оборудовании данного типа используются секции для нанесения покрытий, построенные по принципу флексопечати, описанному выше.

ГЛУБОКАЯ ПЕЧАТЬ

ГЛУБОКАЯ ПЕЧАТЬ

При выборе растровых валов и гильз необходимо определить следующие параметры:

- удельная краскоёмкость;
- линиатура;
- форма ячейки;
- угол гравировки ячеек;
- рабочая поверхность вала/гильзы.

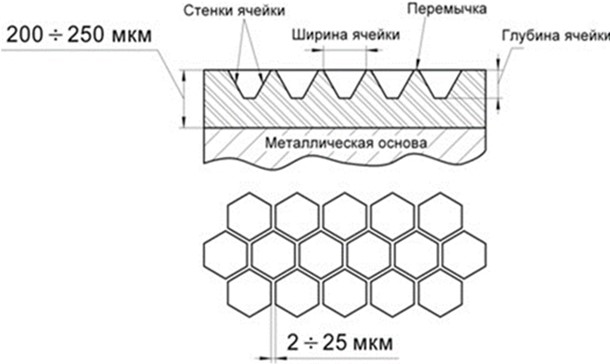

УДЕЛЬНАЯ КРАСКОЁМКОСТЬ – объём принимаемой ячейками вала/гильзы краски (лака/клея) на единицу площади поверхности. Напрямую зависит от ширины и глубины ячеек, отношения ширины перемычки к ширине ячейки и угла гравировки ячеек. Измеряется в кубических сантиметрах на квадратный метр (см32).

УДЕЛЬНАЯ КРАСКОЁМКОСТЬ

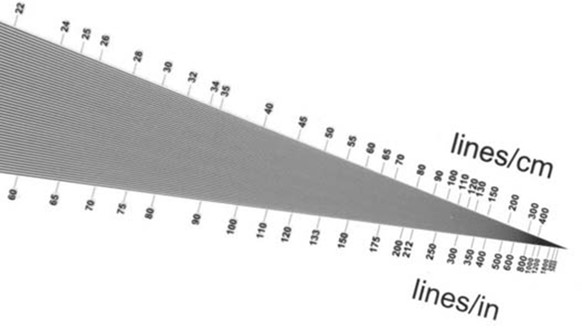

ЛИНИАТУРА – количество линий растра (ячеек) на единицу длины изображения. Измеряется в линиях на сантиметр (лин/см).

ЛИНИАТУРА

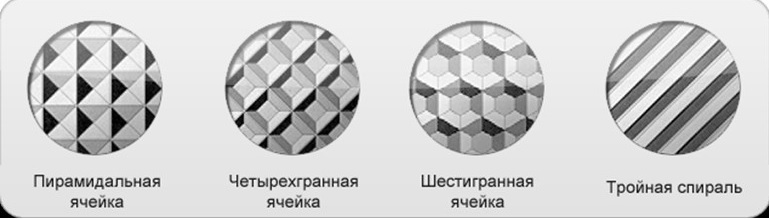

ФОРМА ЯЧЕЕК зависит от метода гравировки – механический, электромеханический или лазерный – и имеет следующий вид: пирамидальная, четырёхгранная, шестигранная, точечная, наклонные линии.

ФОРМА ЯЧЕЕК

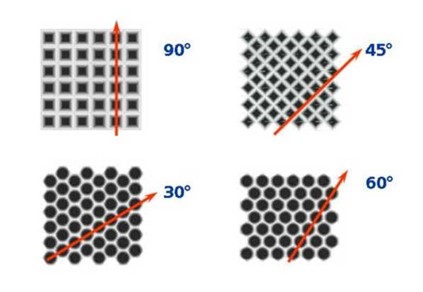

УГОЛ ГРАВИРОВКИ ЯЧЕЕК – угол, на котором находятся ячейки относительно друг друга. Традиционные углы составляют 30°, 45°, 60° и 90°.

УГОЛ ГРАВИРОВКИ ЯЧЕЕК


РАБОЧАЯ ПОВЕРХНОСТЬ ВАЛОВ И ГИЛЬЗ выполняется в двух вариантах:

1. Хромированная – производится гальваническим способом осаждения хрома под действием электрического тока.

2. Керамическая – производится методом наплавления керамического порошка с помощью высокотемпературных плазменных горелок.

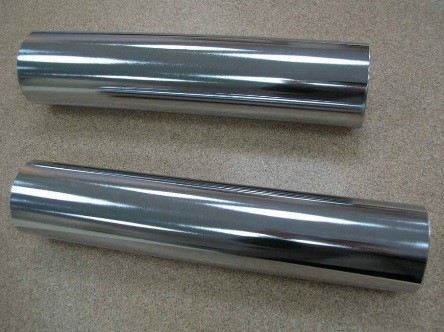

ХРОМИРОВАННЫЕ РАСТРОВЫЕ ВАЛЫ И ГИЛЬЗЫ

ХРОМИРОВАННЫЕ РАСТРОВЫЕ ВАЛЫ И ГИЛЬЗЫ

Валы и гильзы данного типа чаще всего используются на оборудовании для нанесения покрытий и флексографических печатных машинах дукторного типа.

Изготавливаются из металла, проходят стадию грубой и тонкой шлифовки, после чего производится гравировка ячеек механическим/электромеханическим методом, далее покрываются хромом толщиной до 50 мкм. (0,05 мм).

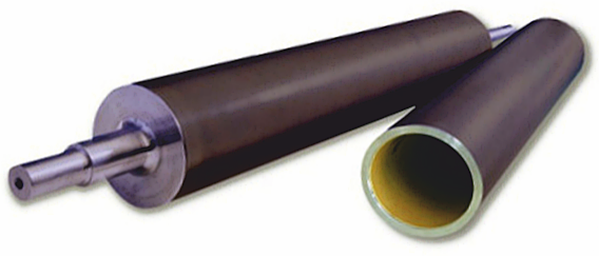

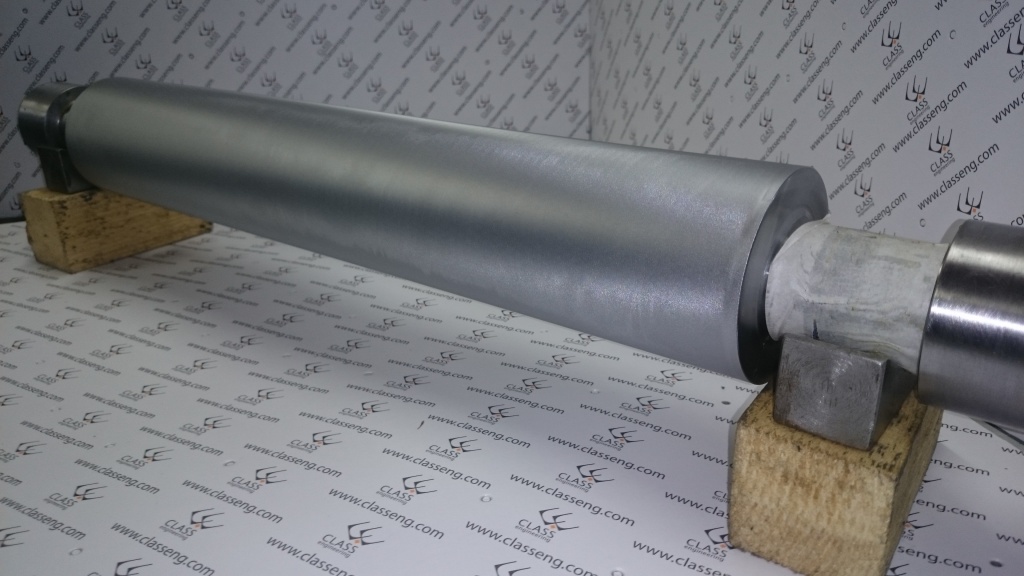

КЕРАМИЧЕСКИЕ РАСТРОВЫЕ ВАЛЫ И ГИЛЬЗЫ

КЕРАМИЧЕСКИЕ РАСТРОВЫЕ ВАЛЫ И ГИЛЬЗЫ

Валы и гильзы данного типа чаще всего используются в высокоскоростных флексографических печатных машинах с камер-ракельной системой подачи краски и в лакировальных секциях офсетного печатного оборудования. Отличаются большей твёрдостью (до 1200 HV) рабочей поверхности по сравнению с хромированными, и, как следствие, более длительным сроком эксплуатации.

Изготавливаются из металла, далее на их поверхность производится наплавление керамики толщиной до 50 мкм., затем происходит гравировка ячеек посредством лазера с последующей стадией грубой и тонкой шлифовки.

Компания «КЛАСС-ИНЖИНИРИНГ» готова предложить изготовление и поставку растровых валов и гильз следующих типов:

1. для нанесения покрытий (лаков/клеёв/восков);

2. для печати перекрывающих фонов и плашек;

3. для печати растровых изображений, тонких линий и цветовых переходов.

Уважаемые Заказчики, в случае необходимости Вы можете прислать нам любые валы для проведения замеров. Необходимый срок проведения данных работ от нескольких часов до нескольких дней в зависимости от загруженности и сложности. Работы выполняются бесплатно.

По желанию заказчика производим доставку готовых растровых валов (гильз) до дверей клиента посредством курьерских и транспортных компаний.


Форма заказа растровых валов и/или гильз:

1. Чертёж;
2. Тип рабочей поверхности вала/гильзы (хром / керамика);
3. Краскоёмкость;
4. Линиатура;
5. Форма ячейки;
6. Угол гравировки ячеек.
