Пневмоадаптеры

Пневмоадаптеры (пневматические переходники) применяются на промышленном оборудовании, оснащенном размоточными, либо намоточными валами для перестройки оборудования под больший диаметр втулки.

Пневмоадаптер

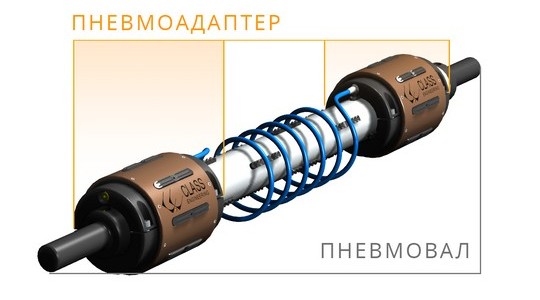

Пневмоадаптер имеет такой же принцип работы, как и пневмовал.

Адаптеры прочно крепятся на валу, после чего втулку удерживают выдвижные элементы непосредственно адаптера.

Пневматические адаптеры, как правило, используются для перехода со втулки диаметром 76 мм (3”) на втулку большего диаметра, до 300 мм (12”).

Мы предлагаем два типа пневмоадаптеров

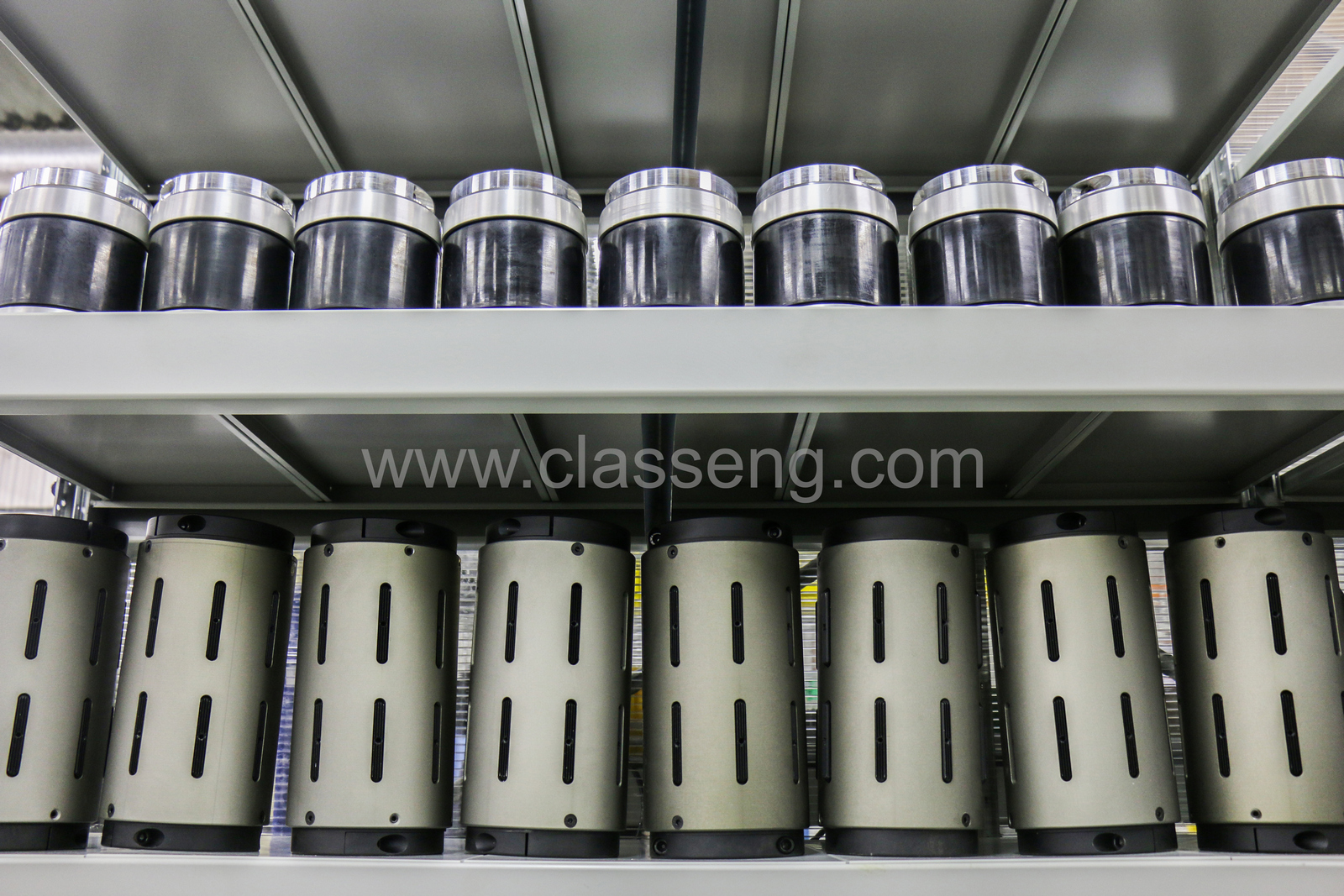

Пневмоадаптер LUG-Type Пневмоадаптер резинового типа
Пневмоадаптер LUG-Type Пневмоадаптер резинового типа
Служит для перехода со втулки ø76 мм на ø152 мм. Служит для перехода со втулки ø76 мм на ø152 мм.
Рассчитан на нагрузку до 700 кг. Рассчитан на нагрузку до 350 кг.

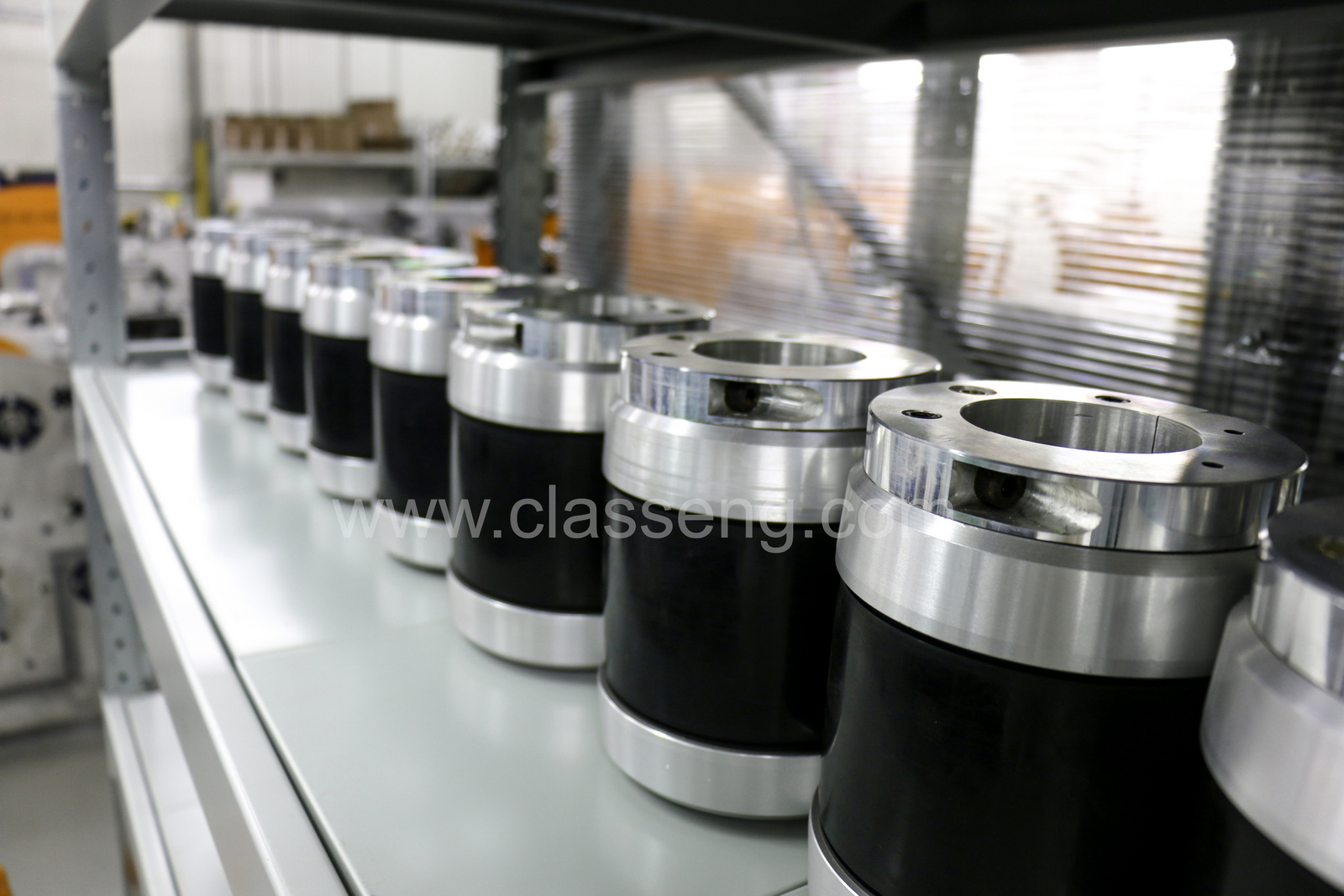

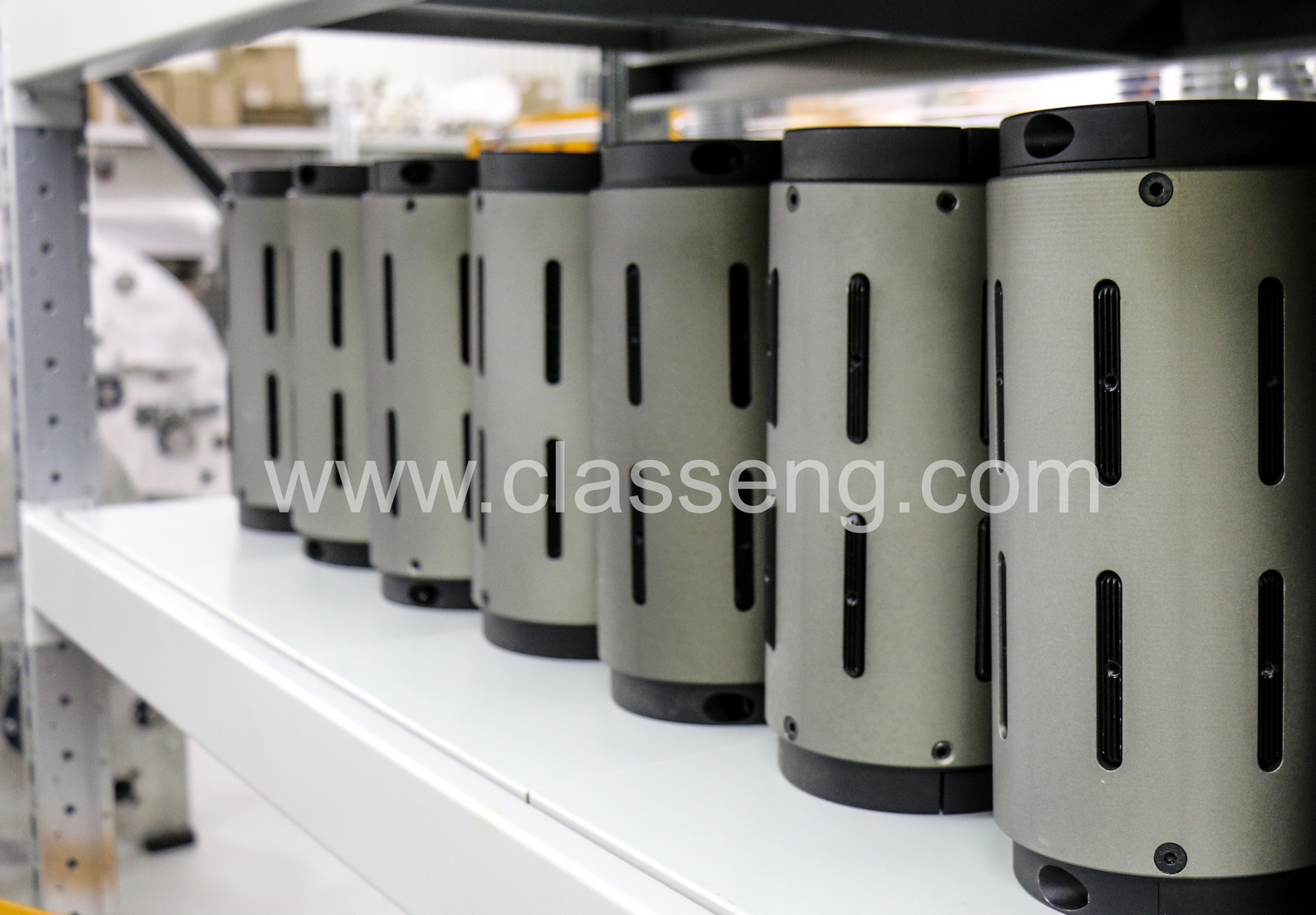

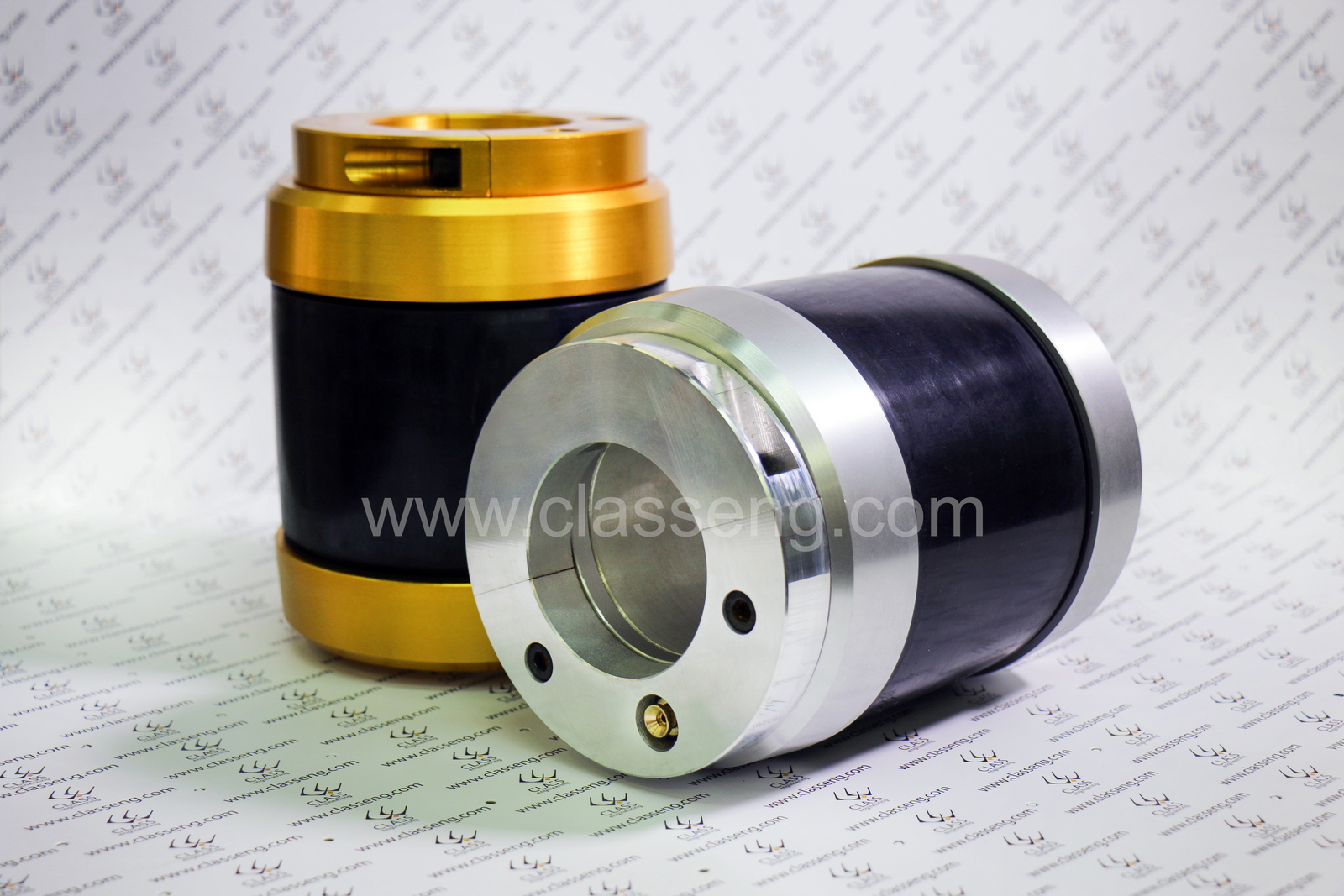

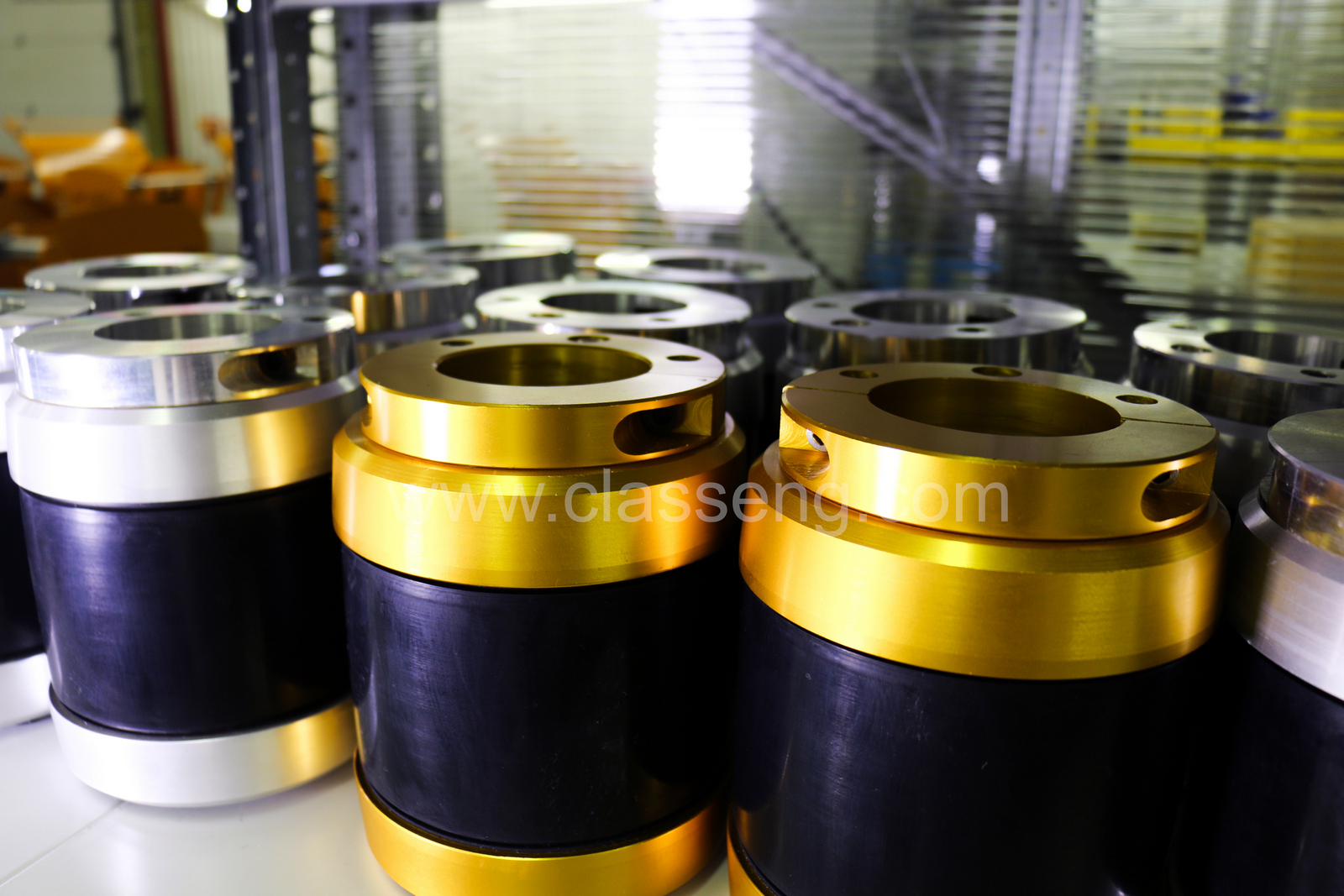

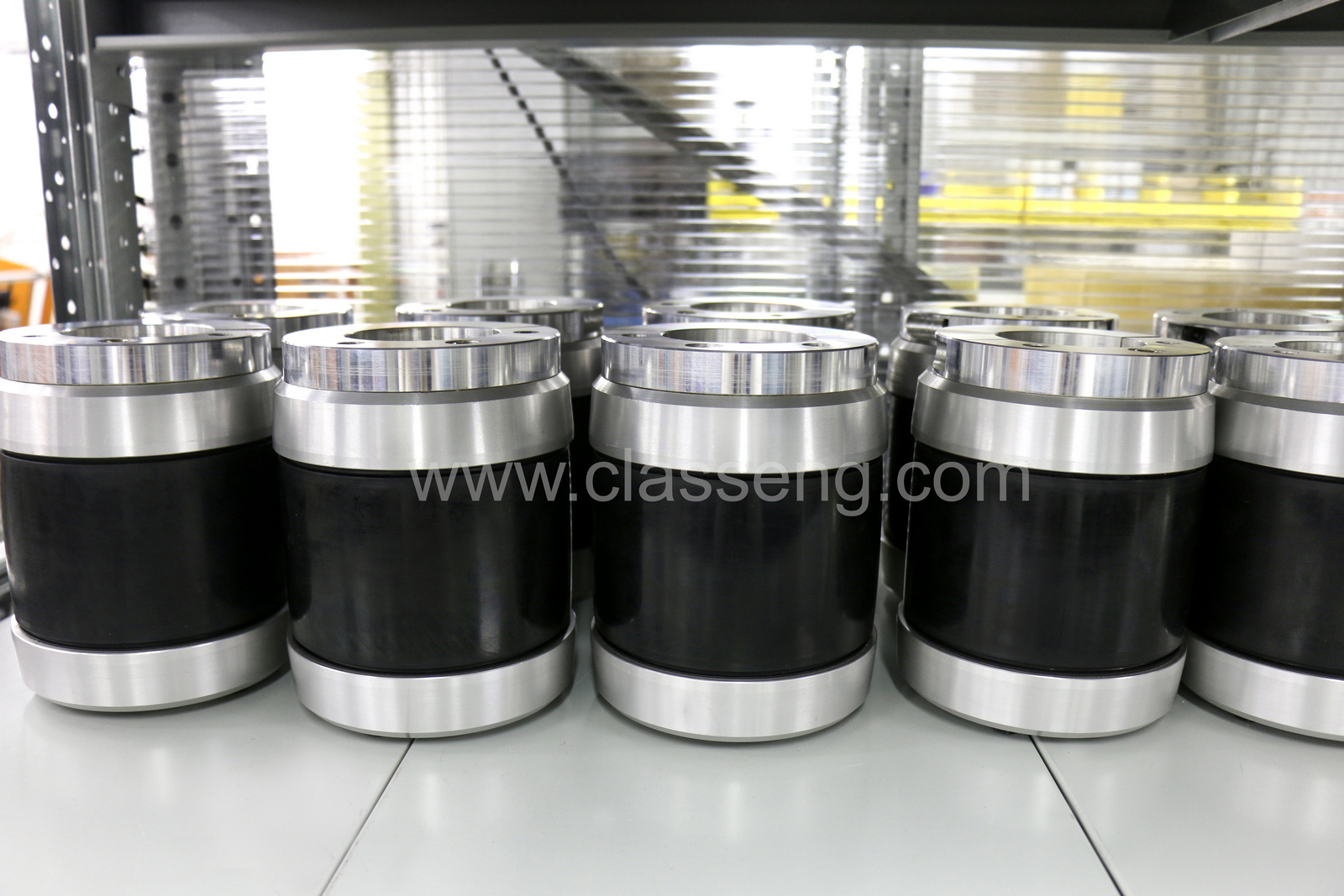

Выдвижные элементы расположены в шахматном порядке. Зажим втулки с материалом производится расширением внешней резиновой камеры.
По желанию доукомплектовывается соединительной трубкой с фитингами для объединения в единую систему. Является недорогим и облегченным решением.

Помимо стандартных решений мы предлагаем изготовление адаптеров под заказ согласно техническим требованиям.

Для этого необходимо предоставить следующую информацию:

  • Диаметр вала, на который будет устанавливаться переходник
  • Диаметр втулки, которая будет одеватся на адаптер
  • Требуемая длина адаптера
  • Масса рулона (нагрузка на адаптер)

Ко всем адаптерам в комплекте поставляется пистолет со шлангом для накачки воздухом. Основные размеры всегда имеются в наличии на нашем складе в нескольких исполнениях.
