Пневматические валы

Пневматический вал представляет собой конструкцию из цилиндра с выдвижными элементами, которые выдвигаются под действием сжатого воздуха, тем самым обеспечивая фиксацию втулки на валу.

Используются для намотки и размотки таких материалов, как бумага, плёнка, скотч, фольга с использованием втулок и без них.

Валы имеют пневматическое, механическое или пневмо-механическое управление.

Материал и конструкция расширительных элементов подбирается согласно потребностям заказчика.
Пневматические валы
Преимущества использования пневматических валов:

  - простое управление
  - удобство в использовании
  - надёжное функционирование
  - малозатратное техническое обслуживание


Пневмовалы подразделяются на несколько основных типов:
 - Lug Type
 - Leaf Type
 - Multi Bladder Type

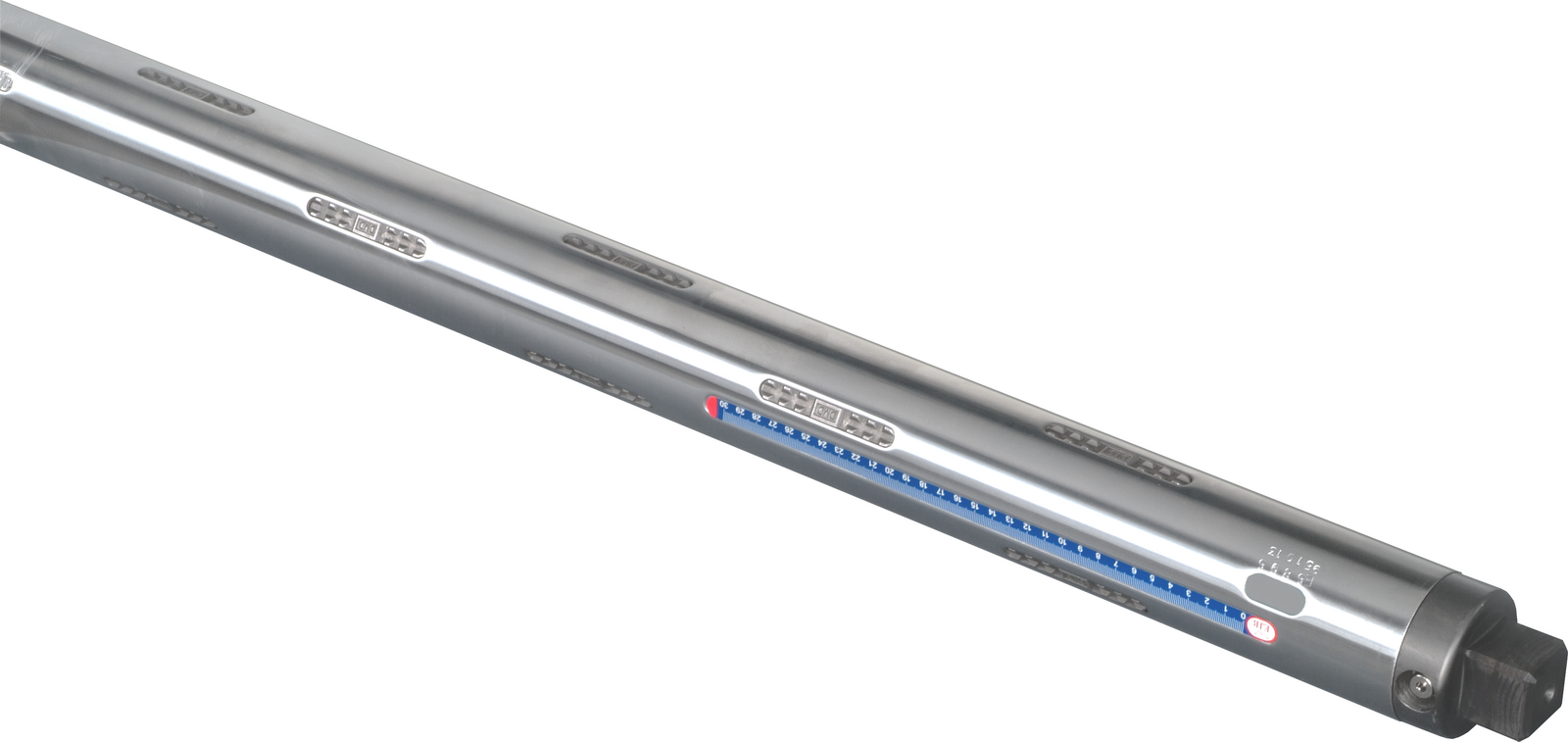

Lug Type

Lug Type - самый популярный и простой тип пневмовалов.

На данный момент мы предоставляем два вида материала разжимных элементов:

 • стальные (стандартные),
 • резиновые (опционально, с незначительным увеличением стоимости).


Пневмовалы со стальными разжимными элементами (разжимные валы) имеют достаточную силу сцепления со всеми основными типами шпули: стальной, пластиковой и картонной. Но в случае, когда шпуля имеет тонкую стенку и нужно избежать её деформации или сохранить гладкость внутренней поверхности (без зацепов от разжимных элементов), рекомендуется использовать разжимные элементы из резины.



Преимущества и недостатки пневматических валов типа LUG

Преимущества:
1. Невысокая цена.
2. Совместимость с любым типом шпули.
3. Возможность использования для тяжелых ролов.

Недостатки:
1. Могут повредить или деформировать внутреннюю поверхность тонкостенной шпули.
2. Соосность данного типа пневмовалов чуть ниже, чем у пневмовалов типа Multi Bladder.
3. В случае использования короткой шпули на длинном валу рабочие выдвижные элементы разжимаются не в полную силу, тогда как не задействованные выдвижные элементы разжимаются чрезмерно, что может привести к выходу из строя пневмовала.

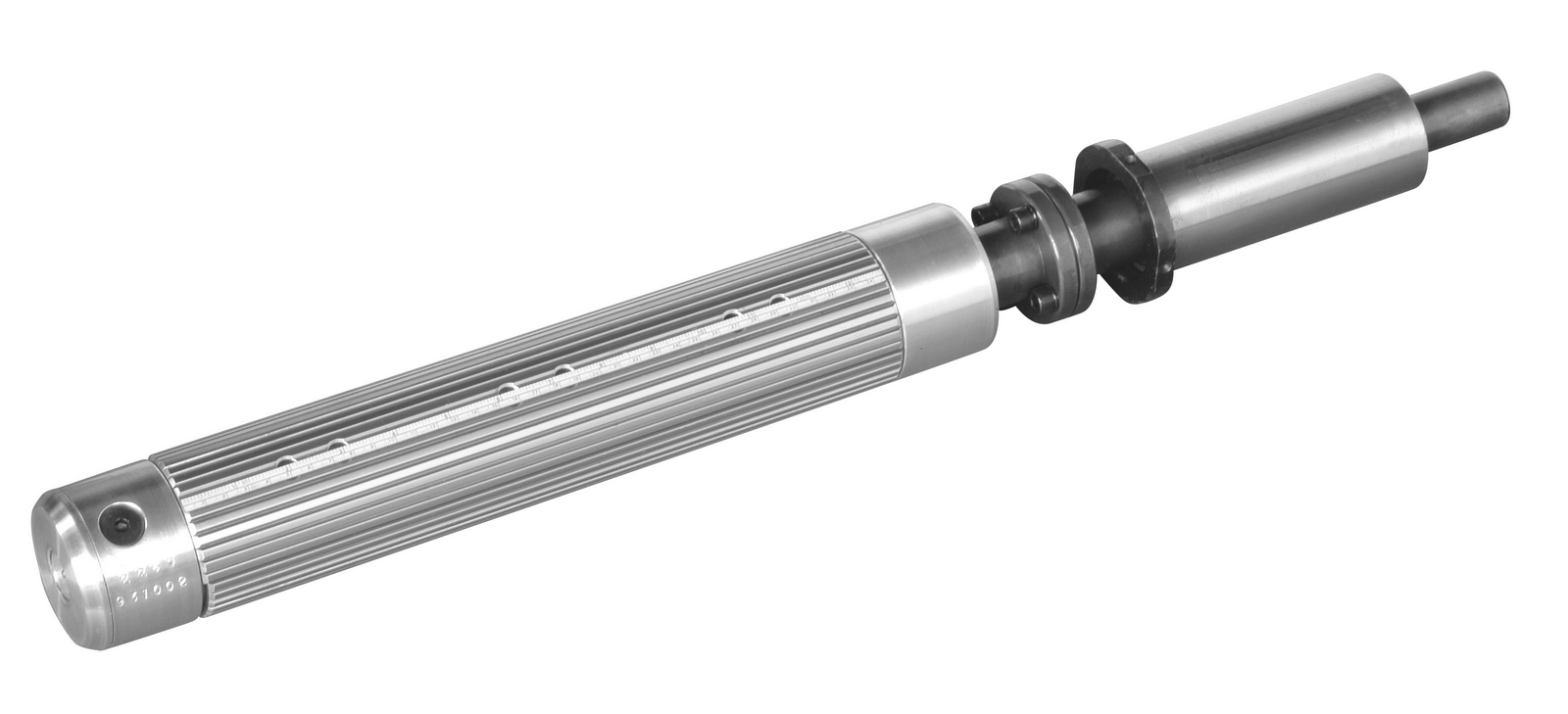

Leaf Type

Leaf Type – это также один из основных типов пневмовалов.

Стоимость данных пневмовалов практически такая же, как и у Lug Type, но в силу конструкции Leaf Type имеет немного меньшую силу сцепления со шпулей из-за гладкой поверхности ламелей. Поэтому использование Leaf в случае больших нагрузок (тяжелых ролов) не рекомендовано. Однако Leaf Type успешно используется на ролах с большой длиной. Ламели пневмовала поддерживают внутреннюю поверхность шпули по всей длине и, соответственно, не деформируют шпулю. Благодаря этому качеству данные пневмовалы являются хорошей альтернативой третьему типу валов - Multi Bladder Type.

Преимущества и недостатки пневматических валов типа LEAF

Преимущества:
1. Невысокая цена.
2. Совместимость с любым типом шпули.
3. Имеют сцепление со шпулей по всей длине.
4. В случае нетяжелых ролов, недорогая альтернатива Multi Bladder.

Недостатки:
1. Соосность данного типа пневмовалов чуть ниже, чем у пневмовалов типа Multi Bladder.
2. Не подходят для тяжелых ролов.

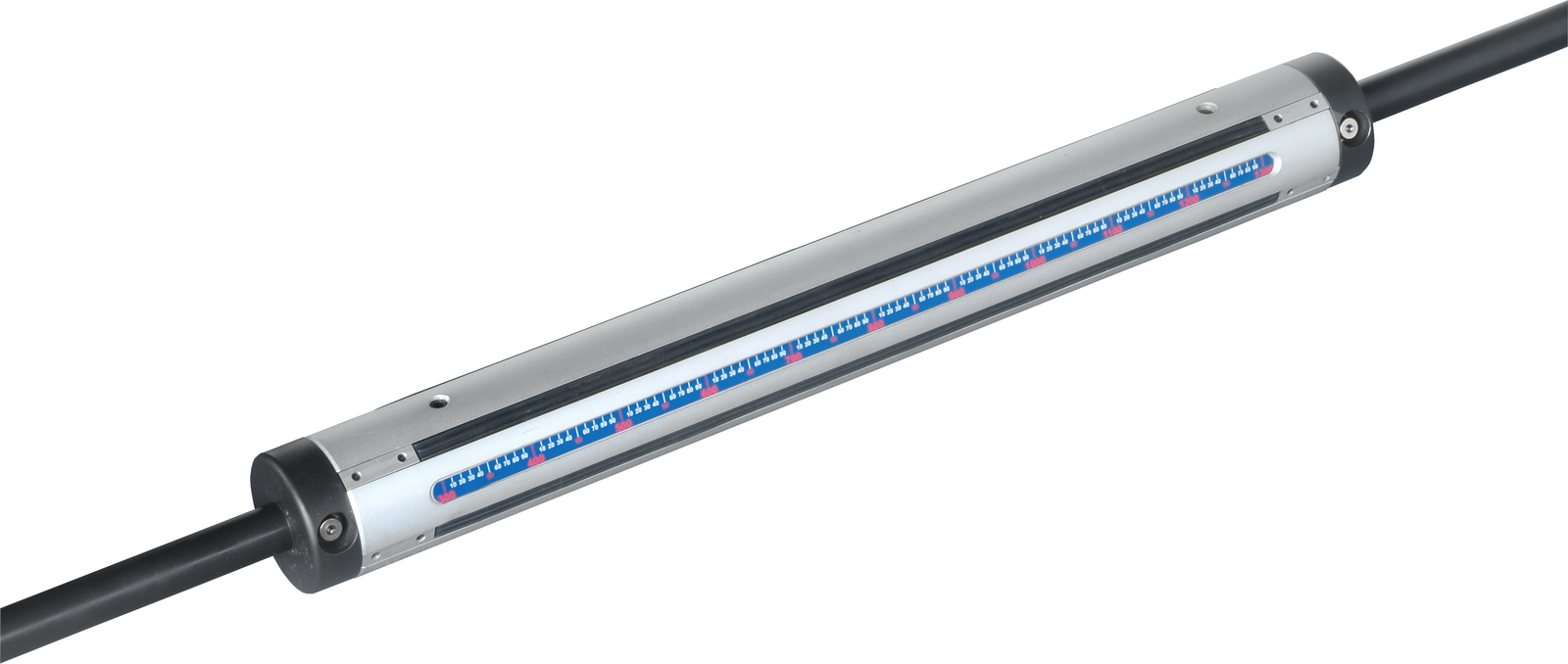

Multi Bladder Type

С уверенностью можно сказать, что пневмовалы Multi Bladder Type лучше, чем Leaf Type и Lug Type.

В конструкции валов Leaf Type и Lug Type присутствует только одна пневмокамера, что приводит к смещению разжимных элементов при большой нагрузке, тогда как у валов Multi Bladder Type на каждый разжимной элемент своя пневмокамера. Кроме того обслуживание такого вала гораздо проще. Например, у валов Leaf и Lug нужно снимать шейки вала, это требует больших затрат времени и дополнительного оборудования. В случае обслуживания Multi Bladder достаточно снять фиксирующую пластину для доступа к пневмокамерам, а это занимает несколько минут.  Пневмовалы типа Multi Bladder идеально подходят для тяжелых ролов, а также как вал для тиснения. Единственный минус валов Multi Bladder, это цена. Она хоть и незначительно, но ощутимо выше, чем у первых двух типов пневмовалов.

Преимущества и недостатки пневматических валов типа Multi Bladder.

Преимущества:
1. Соосность данного типа пневмовалов выше, чем у Leaf и Lug.
2. Простота в обслуживании.
3. Подходят для тяжелых ролов.
4. Идеальны для установки в качестве размоточного вала.
5. Возможность установки шпули меньше рабочей длины вала.

Недостатки:
1. Цена выше, чем у пневмовалов типов Leaf и Lug.


По чертежу, либо эскизу клиента мы можем поставить надёжные пневматические валы любой сложности и конфигурации для любого типа оборудования.

Для заявки на пневматические валы просим Вас ответить на следующие вопросы в комментариях к Форме заказа:

1. Тип вала: LUG, LEAF, MULTI.
2. Количество валов.
3. Масса рулона, которую должен выдерживать вал.
4. Скорость перемотки или вращения.
5. Материал шпули/гильзы.
6. Внутренний диаметр шпули/гильзы.
7. Длина рабочая вала.
8. Длина общая вала.
9. Длина концевиков/шеек вала.
10. Исполнение концевиков/шеек вала: квадрат или оси с посадками под подшипники (в последнем случае нужен эскиз).
