Тарельчатые ножи
Принимаем заказы на производство тарельчатых ножей по Вашим чертежам, образцам и размерам.

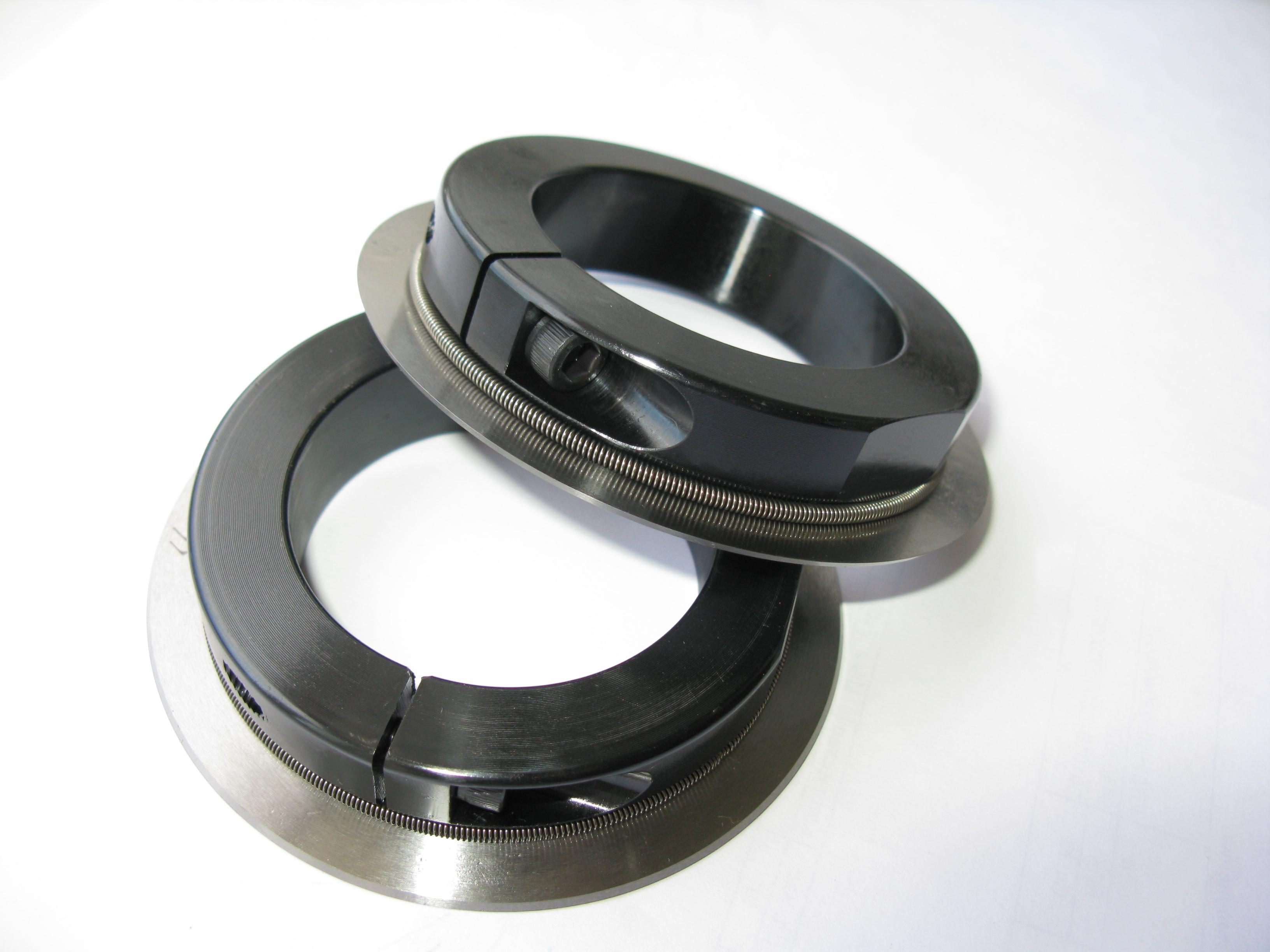

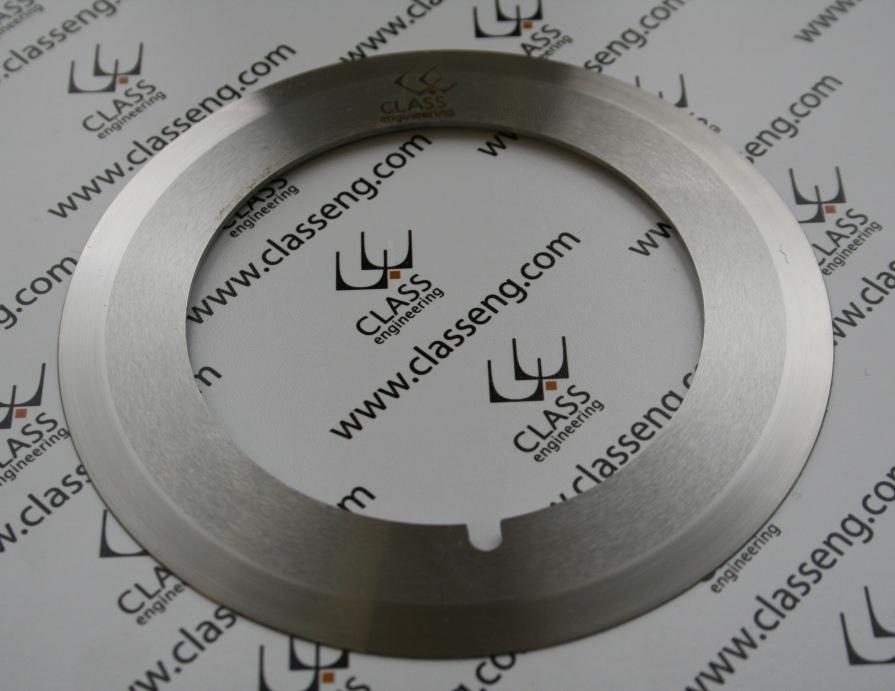

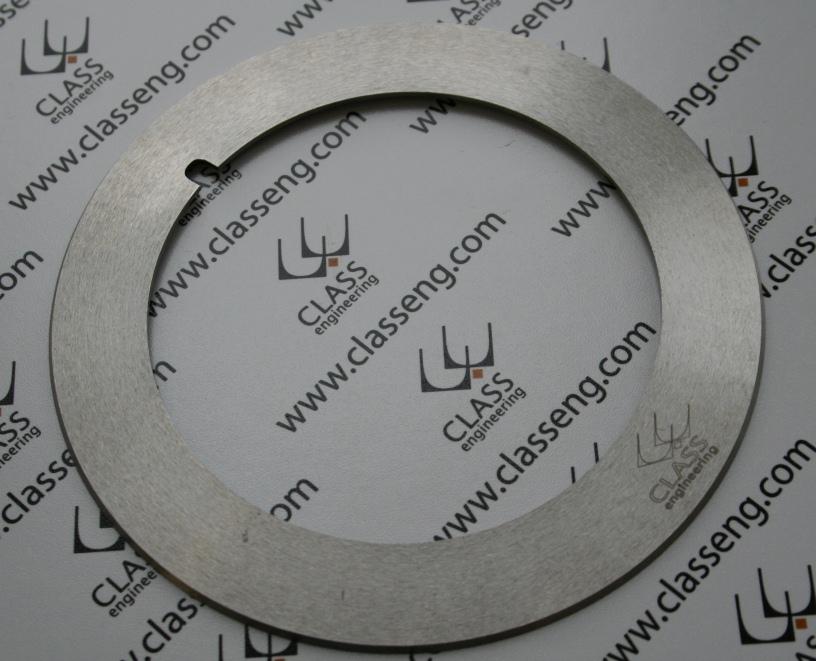

Компания «КЛАСС-ИНЖИНИРИНГ» предлагает Вам широкий ассортимент тарельчатых ножей для различных областей промышленности. Тарельчатые ножи изготавливаются как по стандартам для широко распространённого оборудования зарубежных производителей, так и по чертежам наших клиентов. Изготовление ножей данного типа может производиться методом штамповки из листа металла или вытачиванием из заготовки. Отверстие в центре тарельчатого ножа предназначено для посадки на держатель ножа. Оно может быть выполнено как со шпоночными пазами, так и с выступами. Тарельчатые ножи используются на производствах для резки бумаги, картона, полиэтилена, стекловолокна, резины, различных типов пленки и многих других материалов. Ножи данного типа, как правило, работают в паре с контрножом. Тарельчатый нож крепится на валу при помощи держателя, вплотную прилегая к контрножу, установленному на другом валу, и вращается в направлении противоположном вращению контрножа. Таким образом получается рез ножничного типа. Компания «КЛАСС-ИНЖИНИРИНГ» изготавливает ножи из импортных сталей HSS(DIN 1.3343), SKD-11(DIN 1.2379), SUJ2(DIN 1.3505), 9CrSi. Сложность изготовления тарельчатых ножей заключается в том, что они должны быть выполнены с высокой точностью, как в продольной, так и в поперечной плоскостях. Незначительное отклонение по размерам может привести к вибрации ножа, что в свою очередь приводит к некачественному резу и браку продукции. Приобретая тарельчатые ножи ООО «КЛАСС-ИНЖИНИРИНГ», Вы можете быть спокойны за качество Вашей продукции, так как допуск отклонений толщины составляет до 0,001 мм, а параллельность и плоскостность находятся в пределах допуска 0,002 мм.
Ниже представлена техническая информация, которая поможет Вам в выборе тарельчатых ножей для Вашего производства.

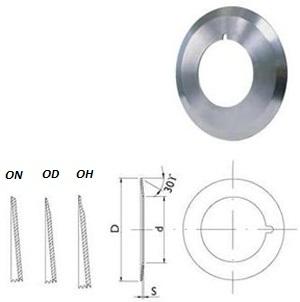

Тарельчатые ножи подразделяются на три типа:
| № | Тип ножа | Обозначение | Толщина режущей кромки, mm | Область применения |
| 1 | Тарельчатые ножи с односторонним скосом | ON | 0,6-3 | Жёсткие материалы типа картона |
| 2 | Тарельчатые ножи с двойным скосом | OD | 0,5 | Бумага, тонкий картон, текстиль, нетканные материалы, тюссе |
| 3 | Тарельчатые ножи с двойным вогнутым скосом | OH | 0,3-0,5 | Тонкая бумага, тонкий пластик, нетканные материалы |
ТАБЛИЦА СТАНДАРТНЫХ ТИПОРАЗМЕРОВ ТАРЕЛЬЧАТЫХ НОЖЕЙ:
| № | Название | D, mm | d, mm | S, mm | Цена, легир.ст. | Цена, ст. HSS |
| 1 | Нож тарельчатый | 64 | 40 | 1,2 | по запросу | по запросу |
| 2 | Нож тарельчатый | 65 | 45 | 1 | по запросу | по запросу |
| 3 | Нож тарельчатый | 72 | 50 | 0,8-1 | по запросу | по запросу |
| 4 | Нож тарельчатый | 75 | 45 | 1,2 | по запросу | по запросу |
| 5 | Нож тарельчатый | 75 | 50 | 1 | по запросу | по запросу |
| 6 | Нож тарельчатый | 90 | 60 | 0,8-1,2 | по запросу | по запросу |
| 7 | Нож тарельчатый | 100 | 65 | 0,8-1,2 | по запросу | по запросу |
| 8 | Нож тарельчатый | 100 | 75 | 0,8-1,2 | по запросу | по запросу |
| 9 | Нож тарельчатый | 100 | 65 | 0,8-1-1,2 | по запросу | по запросу |
| 10 | Нож тарельчатый | 100 | 70 | 1,2 | по запросу | по запросу |
| 11 | Нож тарельчатый | 105 | 65 | 0,8-1-1,2 | по запросу | по запросу |
| 12 | Нож тарельчатый | 105 | 75 | 1,2 | по запросу | по запросу |
| 13 | Нож тарельчатый | 105,6 | 81,05 | 1,24 | по запросу | по запросу |
| 14 | Нож тарельчатый | 108 | 82 | 1,2 | по запросу | по запросу |
| 15 | Нож тарельчатый | 118 | 80 | 1,2 | по запросу | по запросу |
| 16 | Нож тарельчатый | 130 | 70 | 1,5-1,8 | по запросу | по запросу |
| 17 | Нож тарельчатый | 130 | 80 | 1,5-1,8 | по запросу | по запросу |
| 18 | Нож тарельчатый | 130 | 100 | 1,2-1,8 | по запросу | по запросу |
| 19 | Нож тарельчатый | 135 | 100 | 1,5-1,8 | по запросу | по запросу |
| 20 | Нож тарельчатый | 140 | 70 | 1,8-2,5-3 | по запросу | по запросу |
| 21 | Нож тарельчатый | 150 | 70 | 2-2,5 | по запросу | по запросу |
| 22 | Нож тарельчатый | 150 | 80 | 2-2,5 | по запросу | по запросу |
| 23 | Нож тарельчатый | 150 | 90 | 3,5 | по запросу | по запросу |
| 24 | Нож тарельчатый | 175 | 70 | 2,2 | по запросу | по запросу |
| 25 | Нож тарельчатый | 180 | 70 | 2,5-3,7 | по запросу | по запросу |
| 26 | Нож тарельчатый | 200 | 80 | 4 | по запросу | по запросу |
БОЛЬШАЯ ЧАСТЬ ИЗ ПРЕДСТАВЛЕННЫХ В ТАБЛИЦЕ НОЖЕЙ ИМЕЕТСЯ В НАЛИЧИИ НА НАШЕМ СКЛАДЕ.

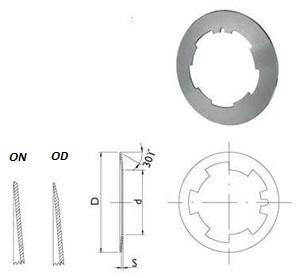

Для держателей с байонетным соединением мы производим тарельчатые ножи соответствующего типа. Тарельчатые ножи с байонетным соединением изготавливаются только под заказ.
В случае необходимости получения дополнительной информации, просим Вас обратиться к специалистам нашей компании, они дадут Вам все необходимые консультации и помогут купить тарельчатые ножи с учётом всех особенностей и задач Вашего производства.
Сделать запрос на дополнительную информацию
