Держатели дисковых и тарельчатых

Принимаем заказы на производство держателей для дисковых и тарельчатых ножей по Вашим чертежам, образцам и размерам.

Держатели ножей предназначены для крепления тарельчатых и дисковых ножей на валу. Компания «КЛАСС-ИНЖИНИРИНГ» предлагает несколько разновидностей держателей, которые различаются в зависимости от способа прикрепления на валу: держатели без стопора, с эксцентриковой фиксацией, а также модели с фиксацией посредством стопорного винта. Помимо этого, производятся пневматические держатели дисковых ножей, информацию о них Вы найдёте в соответствующем разделе

Держатели стандартные, без стопора:

Такие держатели как правило ставят по 10-40 штук на вал и поджимают с двух сторон. У них нет ограничений по толщине и посадочному отверстию. Используются на производствах, где необходимо нарезать широкий материал на узкие полосы.

Держатели с эксцентриковой фиксацией на валу:

Данный вид держателей удобен в эксплуатации, так как фиксируется на валу при повороте в любом направлении.

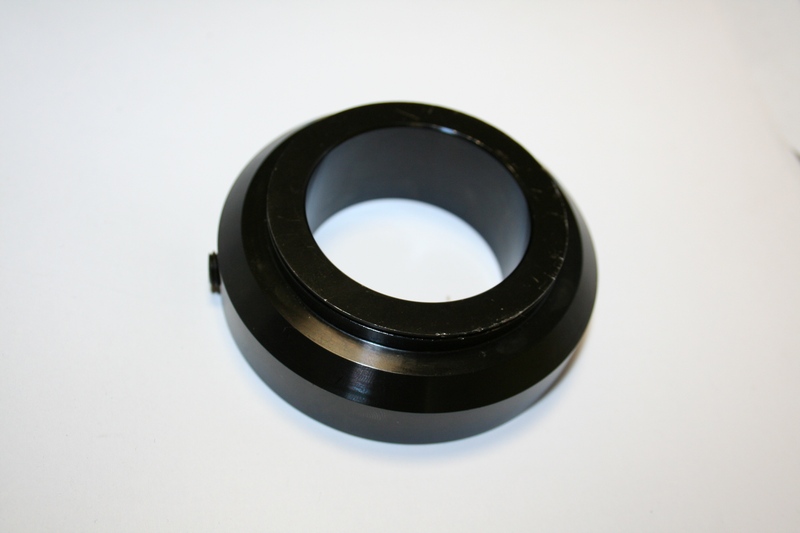

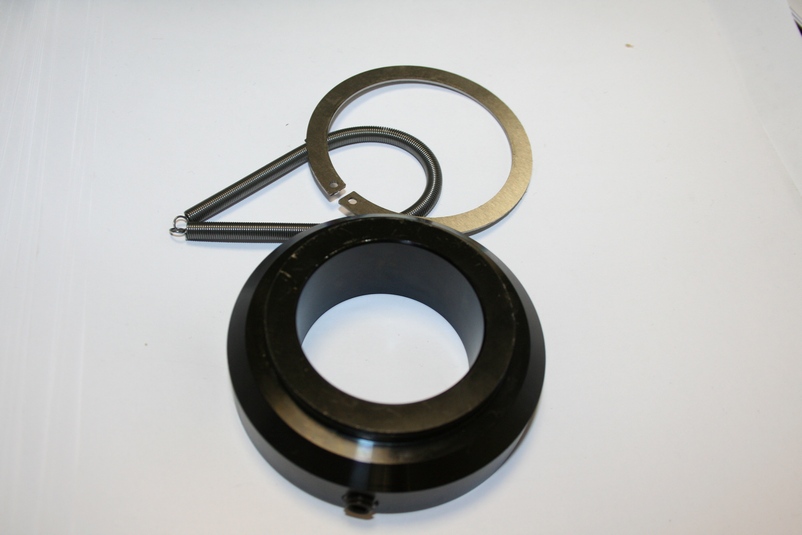

Держатели с фиксацией на валу при помощи стопорного винта:

Фиксация таких держателей производится затяжкой винтов поочередно с равным усилием. Для предотвращения повреждения вала винтами, в держателе делают проточку и устанавливают кольцо (между валом и винтом) в которое упираются винты.

СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ

№	Название	E,mm	D,mm	d,mm	S,mm
1	Держатель ножа	48	40	25	10
2	Держатель ножа	53	45	30	10
3	Держатель ножа	58	50	40	10
4	Держатель ножа	70	60	35	10
5	Держатель ножа	80	70	45	10-15
6	Держатель ножа	75	65	45	10-20
7	Держатель ножа	85	75	60	10-20
8	Держатель ножа	90	80	60	15
9	Держатель ножа	110	100	80	15-25
10	Держатель ножа	132	120	100	18

В таблице приведён краткий перечень нашей продукции. Если Вы не нашли необходимый типоразмер держателя, просим Вас обратиться к нашим менеджерам. Мы можем изготовить держатель ножа по Вашему чертежу.
