Контрножи
Принимаем заказы на производство контрножей по Вашим чертежам, образцам и размерам.

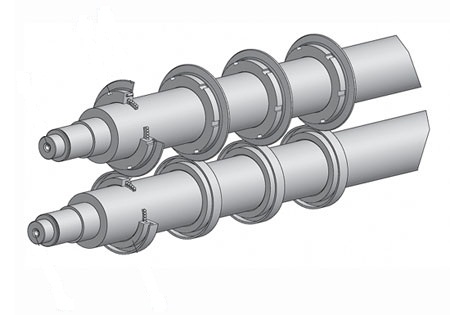

Компания «КЛАСС-ИНЖИНИРИНГ» предлагает Вам широкий ассортимент контрножей для различных областей промышленности. Контрножи (нижние ножи, противоножи, встречные ножи) изготавливаются как по стандартам, для широко распространённого оборудования зарубежных производителей, так и по чертежам наших клиентов. Они используются на производствах для резки бумаги, картона, полиэтилена, стекловолокна, резины, различных типов пленки и т.д. Ножи данного типа работают в паре с тарельчатыми или дисковыми ножами. Тарельчатый нож крепится на валу при помощи держателя, вплотную прилегая к контрножу, установленному на другом валу и вращается в направлении противоположном вращению контрножа. Таким образом получается рез ножничного типа.
![](/img/kontr_1.jpg)

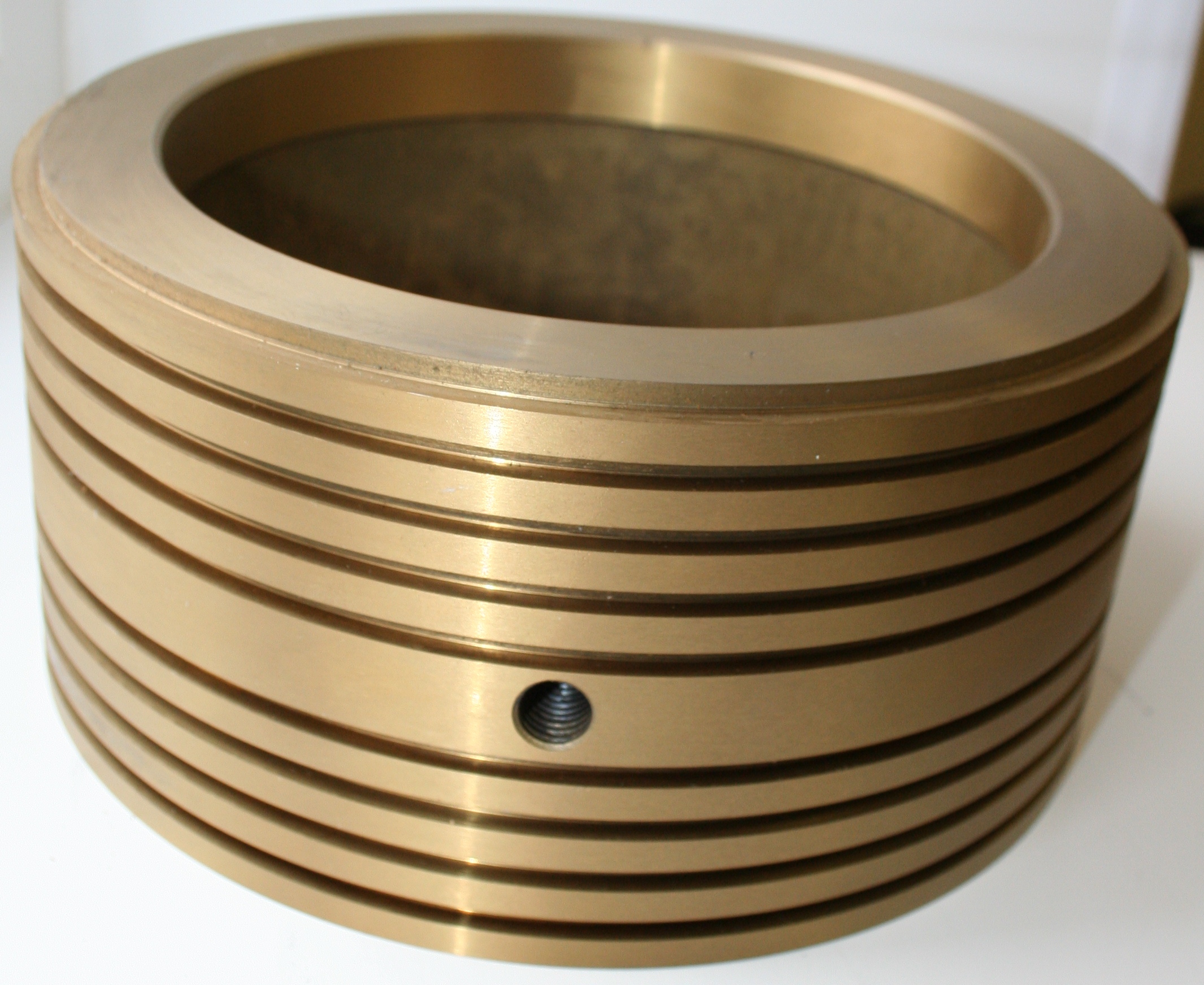

При работе контрнож испытывает значительный нагрев за счет силы трения. Для увеличения срока службы, ножи данного типа необходимо изготавливать из высококачественных марок стали, обладающих стойкостью к высоким температурам. Можно продлить срок службы контрножей за счёт нанесения упрочняющего покрытия, на нашем производстве освоена данная технология.
![](/img/kontr_2.jpg)
ТИПЫ КОНТРНОЖЕЙ:

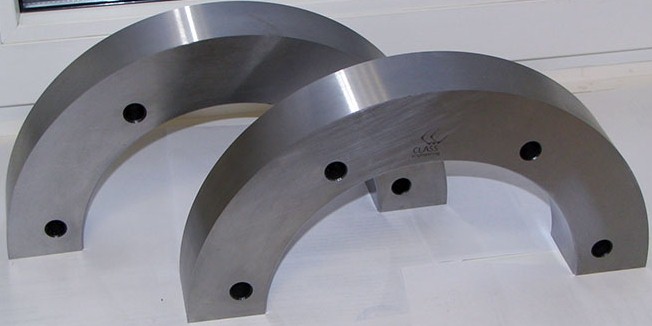

Контрножи для гофропроизводства
![](/img/kontr_3.jpg)
Наша продукция прошла успешное тестирование на производстве крупнейших отечественных производителей гофрокартона. Цена на ножи нашего производства является вполне конкурентноспособной по сравнению с импортными аналогами.
Мы можем предложить Вам ножи для оборудования ведущих европейских и азиатских производителей, таких как:
Fosber | Grossmaster | BHS |
Emba | Ishikawa | Peters |
Bronko | Keshenglong Carton Packing Machinery Co. | Isowa |
Srpack | Champion Machinery | Agnati |
Bobst | Latitude Machinery Corp. | Curioni |
S&S | Martin Marius | Marquip |
TCY | Simon. Agnati | Justu |
J.S.Machine | Hsieh-Hsu | |
Стандартные типоразмеры ножей всегда имеются на нашем складе в наличии.

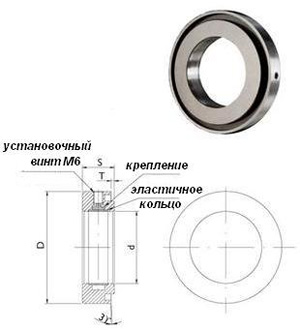

Контрножи с винтовым креплением (Multi-Lock)
![](/img/kontr_4.jpg)
![](/img/kontr_5.jpg)
ТАБЛИЦА СТАНДАРТНЫХ ТИПОРАЗМЕРОВ:
№ | Название | D, mm | d, mm | S, mm |
1 | Контрнож | 46 | 25 | 15 |
2 | Контрнож | 50 | 25 | 15 |
3 | Контрнож | 77 | 45 | 15-20-25 |
4 | Контрнож | 77 | 60 | 20-25 |
5 | Контрнож | 90 | 60 | 15-20 |
6 | Контрнож | 105 | 60 | 15-20-25 |
7 | Контрнож | 105 | 80 | 15-20-25 |
8 | Контрнож | 120 | 80 | 15-20 |
9 | Контрнож | 125 | 100 | 120 |
10 | Контрнож | 140 | 100 | 25 |
11 | Контрнож | 150 | 100 | 20 |
12 | Контрнож | 160 | 120 | 25 |
13 | Контрнож | 180 | 150 | 25 |

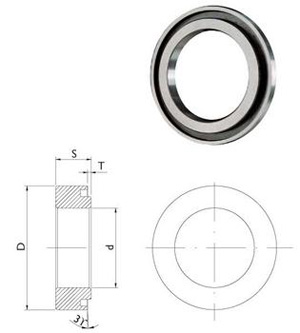

Контрножи с осевым креплением
![](/img/kontr_6.jpg)
![](/img/kontr_7.jpg)
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
№ | Название | D, mm | d, mm | S, mm |
1 | Контрнож | 75 | 60 | 15 |
2 | Контрнож | 77 | 45 | 10 |
3 | Контрнож | 77 | 60 | 10 |
4 | Контрнож | 80 | 60 | 15-20-25 |
5 | Контрнож | 82 | 60 | 10 |
6 | Контрнож | 90 | 60 | 10 |
7 | Контрнож | 105 | 50 | 5 |
8 | Контрнож | 105 | 60 | 20 |
9 | Контрнож | 105 | 80 | 10-20 |
10 | Контрнож | 105 | 90 | 10 |
11 | Контрнож | 130 | 100 | 5-10 |
12 | Контрнож | 160 | 100 | 17.5 |

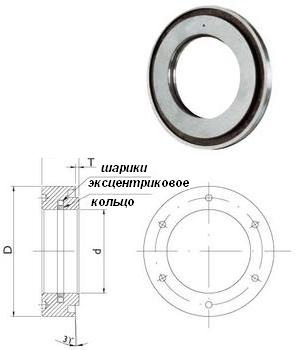

Контрножи с подшипниковым кольцом для эксцентрического крепления
![](/img/kontr_8.jpg)
![](/img/kontr_9.jpg)
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
№ | Название | D, mm | d, mm | S, mm |
1 | Контрнож | 46 | 25 | 10 |
2 | Контрнож | 60 | 30 | 10 |
3 | Контрнож | 60 | 35 | 10 |
4 | Контрнож | 60 | 40 | 10 |
5 | Контрнож | 77 | 45 | 15-20-25 |
6 | Контрнож | 77 | 60 | 10 |
7 | Контрнож | 80 | 60 | 15-20-25 |
7 | Контрнож | 80 | 60 | 15-20-25 |
8 | Контрнож | 105 | 60 | 10-20-25 |
9 | Контрнож | 105 | 80 | 10-15-20 |

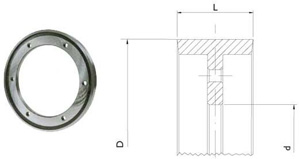

Т - образные контрножи
![](/img/kontr_10.jpg)
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
№ | Название | D, mm | d, mm | S, mm |
1 | Контрнож | 120 | 80 | 12 |
2 | Контрнож | 160 | 112 | 13 |
3 | Контрнож | 200 | 138 | 20 |
4 | Контрнож | 250 | 188 | 25 |
5 | Контрнож | 250 | 188 | 15 |
6 | Контрнож | 250 | 140 | 30 |

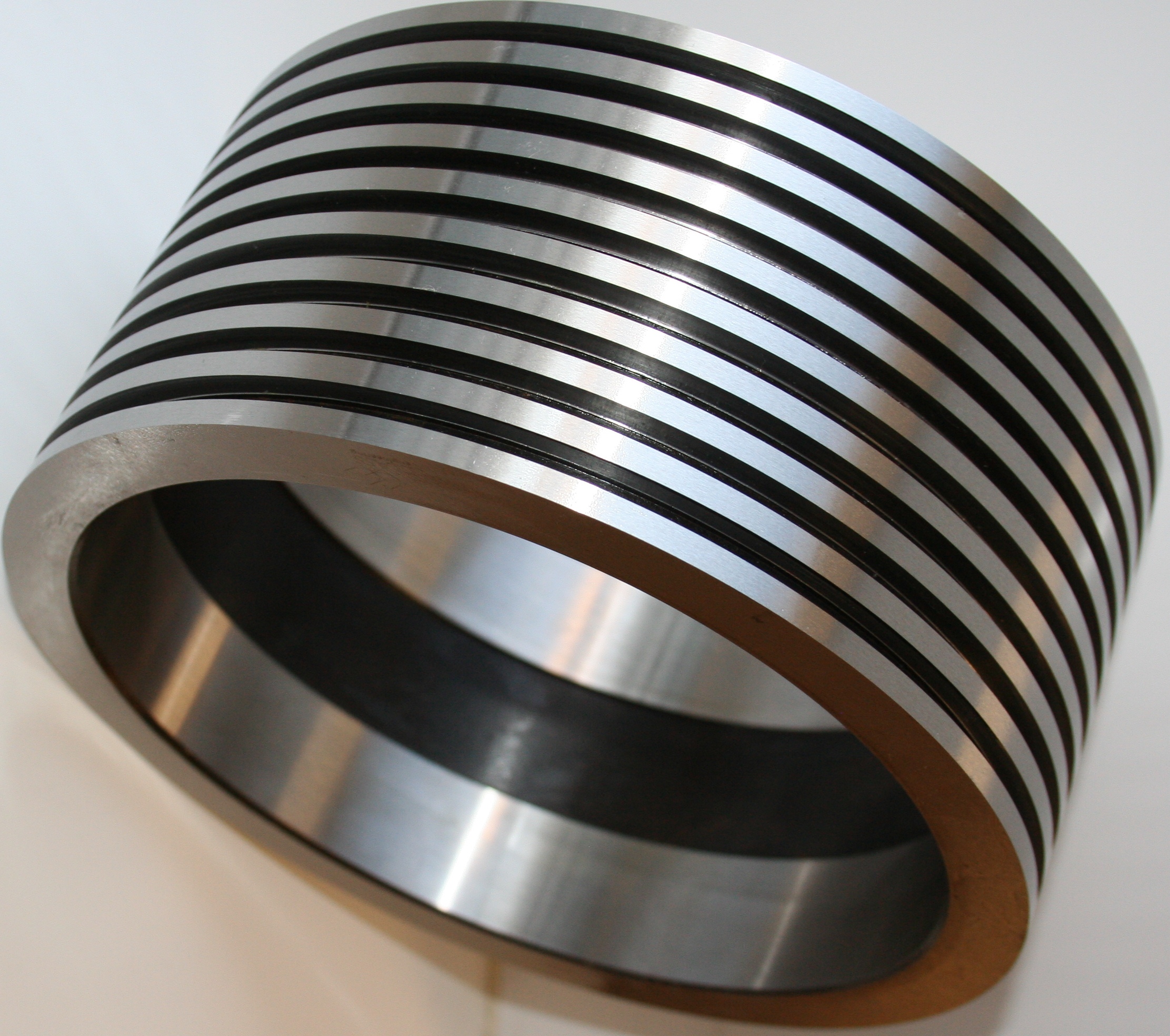

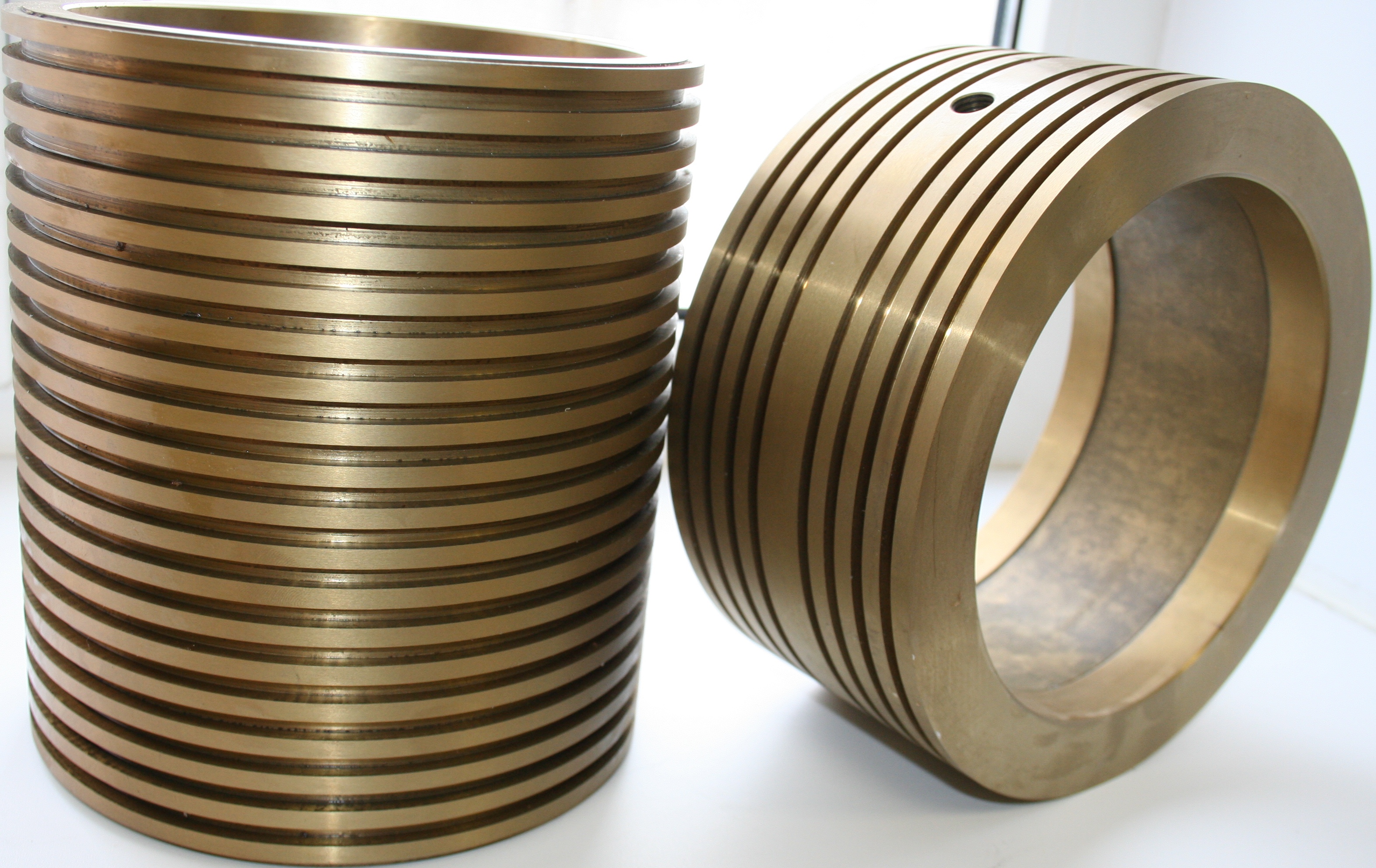

Мульти котрножи
![](/img/kontr_11.jpg)
![](/img/kontr_12.jpg)
Мульти контрножи устанавливаются на гладких или пневматических разжимных валах. Они могут иметь одну или две режущие кромки, индивидуальную систему крепления .
Варианты крепления:
1. Без фиксации
2. Фиксация стопорным винтом
3. Фиксация при помощи обжимной пружины (Multilock)
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
№ | Название | D, mm | d, mm | S, mm |
1 | Контрнож | 180 | 150 | 50-75-100 |
2 | Контрнож | 210 | 180 | 50-75-100 |
3 | Контрнож | 1220 | 185 | 50-75-100 |
4 | Контрнож | 240 | 210 | 50-75-100 |
5 | Контрнож | 270 | 236 | 50-75-100 |
6 | Контрнож | 350 | 312 | 50-75-100 |
7 | Контрнож | 400 | 360 | 50-75-100 |
Сделать запрос на дополнительную информацию
